اکتبر 17, 2025برنامه CSDP جزو قویترین برنامهها در زمینه طرح هندسی مسیر است که در ایران توسط بیشتر شرکتها جهت طرح هندسی انواع زیرساختهای حمل و نقل مورد استفاده قرار میگیرد. با وجود تواناییهای بسیار برنامه CSDP ، مهارت و کار با برخی از قسمتهای آن مانند مد پلان یا طراحی خط پروژه برای کاربران مشکل و وقتگیر است. همچنین در این نرمافزار استخراج ارتفاع نقاط جهت ترسیم پروفیل طولی و مقاطع عرضی بستگی به پارامترهای ورودی از طرف کاربر دارد و همین امر سبب عدم دقت کافی در ترسیم پروفیل طولی و مقاطع عرضی و براورد عملیات خاکی در مطالعات مرحله اول مسیر میشود.
فرمت LandXML به عنوان یک فرمت استاندارد به منظور تبادل اطلاعات مربوط به پروژههای راهسازی . محوطهسازی در سطح جهان پذیرفته شده است و اکثر نرمافزارهای مشهور طراحی مسیر از این فرمت پشتیبانی میکنند. فایل LandXML در بردارنده کلیه اطلاعات مسیر از جمله اجزاء تشکیل دهنده پلان مسیر، خط پروژه، پروفیل طولی و مقاطع عرضی است.
برنامه LandXML2CSDP امکان تهیه فایلهای به فرمت ASCii سازگار با برنامه CSDP بر اساس فایلهای LandXML ویرایش 1.2 را فراهم میکند. این فایلها عبارتند از:
-
فایل پلان اتوماتیک مسیر
-

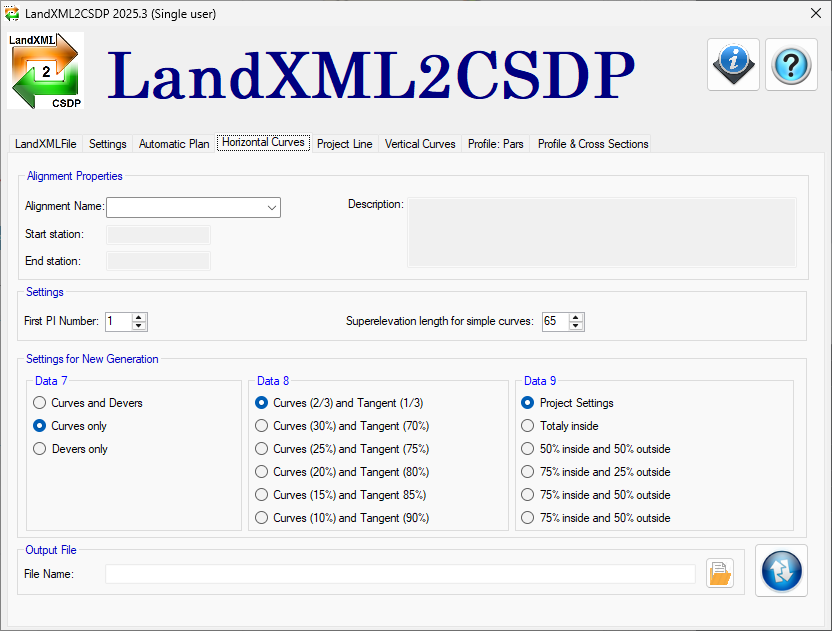

فایل قوسهای افقی(شامل قوسهای دایره ساده وکلوتوئید- دایره- کلوتوئید)
-
فایل خط پروژه
-
فایل قوسهای قائم
-

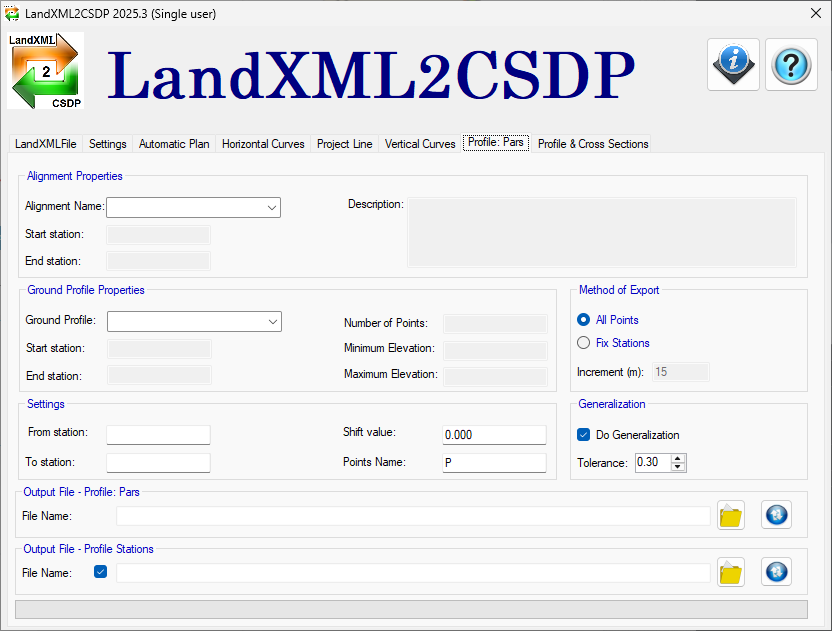

فایل پروفیل طولی با فرمت PARS
-
فایل نقاط پروفیل طولی در پلان
-
فایل پروفیل طولی و مقاطع عرضی زمین طبیعی با فرمت Generic
-
فایل پروفیل طولی و مقاطع عرضی زمین طبیعی با فرمت Total Station
به عبارت دیگر میتوان مرحله طراحی و ویرایش پلان، پروفیل طولی و مقاطع عرضی مسیر را در سایر نرمافزارهای راهسازی از جمله AutoCAD Civil 3D انجام داد و سپس با بهرهگیری از فایل LandXML ویرایش 1.2 کلیه اجزاء طرح شده را در فایلهای ASCII قابل خواندن توسط برنامه CSDP نوشت. در ادامه میتوان این اجزاء را در برنامه CSDP خواند و محاسبات تکمیلی مانند برآورد احجام عملیات خاکی و یا چاپ پلان، پروفیل طولی و مقاطع عرضی را توسط برنامة CSDP انجام داد.
این برنامه شامل یک الگوریتم بسیار قوی جهت خلاصهسازی نقاط پروفیل طولی و مقاطع عرضی استخراج شده توسط Civil 3D است که بدون کاهش دقت امکان کاهش نقاط برداشت شده پروفیل طولی و مقاطع را نحو چشمگیری کاهش میدهد. این ویژگی در خصوص پروژههایی که سطح ساخته شده بر اساس ابر نقاط برداشت شده توسط پهباد برداشت شده است، بسیار مفید است. در این روش تنها نقاط شکستگی بر اساس معیار دقت معرفی شده توسط کاربر حفظ میشوند و سایر نقاط غیر ضروری پروفیل طولی یا مقاطع عرضی حذف میشوند.
-
اين برنامه تنها براي يك رایانه قابل رجيستر و استفاده است و در صورت خرابی يا تعويض قطعات كامپوتر( سی پی يو، مادربورد و كارت شبكه) نياز به خريد لايسنس جديد است. بنابراين در انتخاب سيستم جهت نصب قبل از رجيستر دقت نماييد.
-
برنامه را ترجیحاً بر روی درایوی که ویندوز بر روی آن نصب شده است (معمولاً درایو C)، نصب نکنید و برای نصب از سایر درایوها استفاده کنید.
